金屬波紋管聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

§

·         結構：

·         兩個夾緊套環半部可向同一方向移動。套筒側面使用夾緊套環和兩個側面螺釘ISO4762

·         夾緊套環在結構設計上的不平衡可以通過套筒內部的平衡孔徑進行補償調節

·         溫度范圍：-30到+ 120°C

·         間隙：通過粘著力極強的卡箍連接和既定原則，絕對無背隙。

·         使用壽命：按照技術規范操作，金屬波紋管聯軸器可持久耐用且無需維護。

·         配合間隙：軸套連接0.01 - 0.05毫米

·         材料：

·         波紋管由高彈性不銹鋼制成（靈活自如，彈性聯軸器）

·         套環材料參見表格



·         短時超載：可達1.5倍。

·           技術參數：

·         額定扭矩：15 - 1.500 Nm

·         轉速可達10000轉/分鐘，標準

·         超過10000轉/分鐘需使用精細動平衡

·         金屬波紋管聯軸器的特殊解決方案：如其他配合長度，鍵槽，特殊材料和波紋管可根據要求短時提供

·         BKH金屬波紋管聯軸器的產品特點：

·         可徑向裝配

·         安裝空間小

·         轉動慣量小

·         使用精細動平衡時可達40000轉/分鐘

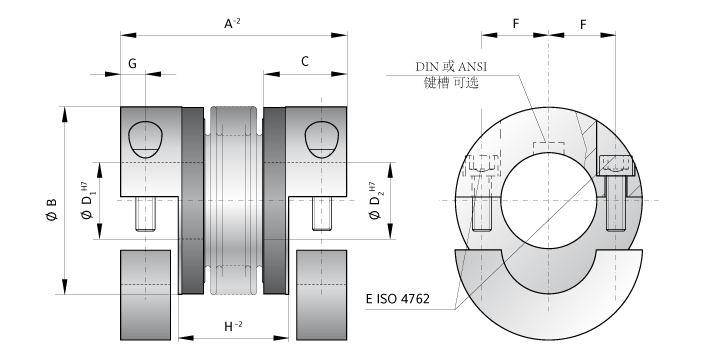

BKH系列



15

三十

60

80

150

200

300

500

800

1500

4000

額定扭矩（Nm）

T KN

15

三十

60

80

150

200

300

500

800

1500

4000

總長（mm）

A -2

59

66

69

77

83

93

94

106

95

107

105

117

111

125

133

146

140

166

225

外徑

乙

49

55

66

81

81

90

110

124

134

157

200

適合長度

C

22

27

31

36

36

41

43

51

45

55

85

內徑可從?到?H7（mm）

D 1/2

8-28

10-30

12-35

14-42

19-42

22-45

24-60

35-60

40-75

50-80

50-90

內徑可從?到?H7（英寸）

D 1/2

0.375“ -
1.000”

0.437“ -
1.125”

0.500“ -
1.375”

0.575“ -
1.625”

0.750“ -
1.625”

0.875“ -
1.750”

1.000“ -
2.250”

1.500“ -
2.250”

1.625“ -
2.875”

2.000“ -
3.125”

緊固螺釘ISO 4762

?

M5

M6

M8

M10

M10

M12

M12

M16

M16

M20

M24

緊固
螺釘?shù)木o固扭矩（Nm）

?

8

15

40

50

70

120

130

200

250

470

1200

中心距離

F

17

19

23

27

27

31

39

41

48

55

65

距離

G

6,5

7,5

9,5

11

11

12,5

13

16,5

18

22,5

28

距離

H

29

36

35

43

41

51

47

59

48

60

51

63

55

69

62

75

65,5

71

107

質量慣性矩（10 -3 kgm 2）

J ges

0,07

0,08

0,14

0,15

0,23

0.26

0,65

0,67

2,5

3,2

4,5

5,4

8,5

10,5

17,3

19,6

24,3

49,2

165

輪轂材料（標準）
（可根據要求提供鋼）



人

人

人

人

鋼

鋼

鋼

鋼

鋼

鋼

鋼

約。重量



0,15

0,3

0,4

0,8

1,7

2,5

4

7,5

7

12

28

扭轉剛度
（10 3 Nm / rad）

C T.

20

15

39

28

76

55

129

85

175

110

191

140

450

350

510

500

780

1304

3400

軸向

最大。

1

2

1

2

1,5

2

2

3

2

3

2

3

2,5

3,5

2,5

3,5

3,5

3,5

3,5

側面http://www.rw-china.com/IMAGES/product/list1/lateral.gif（mm）

最大。

0,15

0,2

0,2

0,25

0,2

0,25

0,2

0,25

0,2

0,25

0,25

0,3

0,25

0,3

0,3

0,35

0,35

0,35

0,4

軸向彈簧剛度（N / mm）

C a

25

15

50

三十

72

48

48

32

82

52

90

60

105

71

70

48

100

320

565

橫向彈簧剛度（N / mm）

C r

475

137

900

270

1200

420

920

290

1550

435

2040

610

3750

1050

2500

840

2000

3600

6070

角度http://www.rw-china.com/IMAGES/product/list1/angular.gif±（度）

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1,5

1,5

1,5

CAD門戶



15

三十

60

80

150

200

300

500

800

1500

4000

2D / 3D數據
