PRODUCT AREA

產品專區

創新引領未來，品質鑄就輝煌。

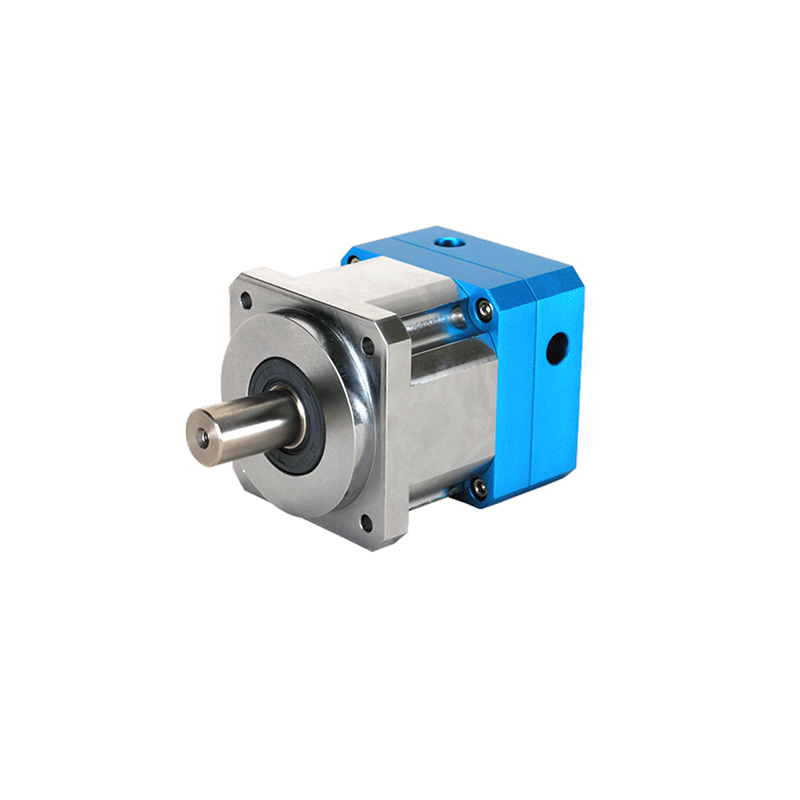

MF-H系列
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

MF-H 技術規格
規格 單位 段數 減速比 MF40H MF60H MF90H MF120H MF150H MF180H
額定輸出扭矩 Nm L1 3 16 50 125 248 500 1,000
4 ― 43 136 286 580 1,090
5 17 52 152 320 660 1,215
6 ― 52 145 308 610 1,200
7 ― 46 136 306 540 1,135
8 13 ― 118 252 ― ―
9 ― 35 94 225 ― ―
10 ― 35 94 225 460 935
L2 15 ― 50 128 210 500 1,000
20 ― 46 142 285 530 1,090
25 ― 58 158 320 660 1,215
30 ― 52 146 308 610 1,200
35 ― 48 136 306 540 1,135
40 ― 43 118 252 530 1,090
45 ― 36 98 225 660 ―
50 ― 56 156 320 660 1,215
60 ― 53 148 308 610 1,200
70 ― 46 135 306 540 1,135
80 ― ― 116 252 ― ―
90 ― 35 94 225 ― ―
100 ― 35 94 225 460 935
急停扭矩 Nm L1,L2 3~100 3倍額定輸出扭矩
額定輸入轉速 rpm L1,L2 3~100 3,000 3,000 3,000 2,500 2,500 2,500
最大輸入轉速 rpm L1,L2 3~100 6,000 6,000 6,000 5,000 5,000 5,000
精密背隙 arcmin L1 3~10 ― ≦3 注1 ≦3 注2 ≦3 ≦3 ≦3
L2 15~100 ― ≦5 ≦5 注3 ≦5 ≦5 ≦5
標準背隙 arcmin L1 3~10 ≦10 ≦5 ≦5 ≦5 ≦5 ≦5
L2 15~100 ― ≦8 ≦8 ≦8 ≦8 ≦8
扭轉剛性 Nm/arcmin L1,L2 3~100 3 7 15 28 51 142
容許徑向力 N L1,L2 3~100 750 1,530 3,000 6,200 9,000 14,200
容許軸向力 N L1,L2 3~100 375 765 1,500 3,100 4,500 7,100
平均使用壽命 hr L1,L2 3~100 20,000
全負載時效率 % L1 3~10 ≧98%
L2 15~100 ≧95%
凈重 kg L1 3~10 0.55 1.55 4.4 10.2 14.88 28.55
L2 15~100 ― 2 5.55 11.85 19.02 36.38
使用溫度 °C L1,L2 3~100 - 10°C ~ + 90oC
潤滑 L1,L2 3~100 鋰基復合全合成潤滑油脂
安裝方向 L1,L2 3~100 任意方向
噪音值 dBA L1,L2 3~100 ≦65 ≦65 ≦65 ≦68 ≦68 ≦70
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之?dāng)?shù)據.
2. 減速比: i = 輸入轉速/輸出轉速.
3. 背隙值: 為在2%額定輸出扭矩下測試所得之?dāng)?shù)據.
4. 最大徑向力及最大軸向力: 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之?dāng)?shù)據.
5.運轉負載周期<60%狀況下,平均使用壽命如列表數據值;負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的    50%以下.
6. 噪音值: 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之?dāng)?shù)據.
注1 10比背隙≦3;其余比數背隙≦5.
注2 3,4,5,10比背隙≦3;其余比數背隙≦5 .
注3 12,15,16,20,25,30,40,50,100比背隙≦5;其余比數背隙≦8.
